Die ersten Muster des Vorstagsspanners und des Lümmelbeschlages konnten in der letzten Woche bereits mehrfach an Bord unseres 15ers getestet werden. Grundsätzlich sind die ersten Erfahrungen positiv und es treten keine verfahrensbedingten Probleme auf. Auch bei böigem Wind und 2. Reff funktionierte fast alles reibungslos.

Die Erfahrungen im Detail: Einige kleinere “Macken” ergeben sich aus der Tatsache, das die Muster noch nicht optimal mit dem technischen Status Quo des Bootes harmonieren: Der Vorstagsspanner bzw. die Fallumlekung funktioniert zwar wie bereits das Vorgängermodell aus Edelstahl ausgezeichnet, der Hals unserer im Vorliek zu langen Fock kann aber bisher nicht wie geplant  oben am Beschlag angeschlagen werden.  Einkürzen des Drahtes soll hier Abhilfe schaffen.


An der Geometrie des Lümmelbeschlages ergeben sich geringfügige Korrekturen, die im Laufe der Saison in ein neues Muster integriert werden. Stand und Trimmbarkeit des (alten) Großsegels haben sich mit der neuen Konstruktion (“Kopfüber-Kicker”) deutlich verbessert und das Schiff ist spürbar schneller geworden. Die geäußerte Befürchtung, das Unterliek lasse sich so nicht durchstezen ist (siehe Foto) widerlegt. Auch optisch ist der ansteigende Großbaum ein Gewinn.



Vorstagsspanner und Lümmelbeschlag werden auf  der RapidTech 2009 am 26./27.5. in Erfurt auf dem Stand des Fertigungspartners Centrum für Prototypenbau ausgestellt. Ich bin als Besucher vor Ort und freue mich über ein persönliches Gespräch. Herzlich willkommen.

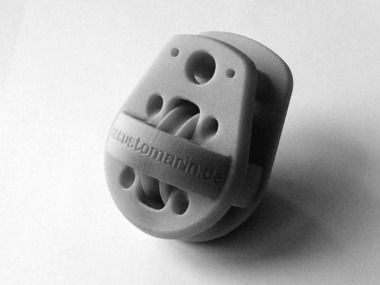

Eben wurde der erste Vorstagsspanner aus PA-GF geliefert:



Rechtzeitig zur morgigen Innoviale ist das erste Muster der Serie Customarin fertig: der Lümmelbeschlag (Für Nichtsegler: der Lümmelbeschlag dient der Verbindung von Mast und Baum. Letzterer ist die “waagerechte Latte unten am Segel” wegen der man immer den Kopf einziehen muss.).

Der Lümmelbeschlag für einen 15er Jollenkreuzer ist als Kugelgelenk ausgelegt, das in federnden Backen geführt ist. Dadurch ist sichergestellt, dass einerseits die Kräfte sicher aufgenommen werden, andererseits der Beschlag bei Fehlbedienung nicht bricht, da sich die Kugel aus Ihrer Pfanne lösen kann. Der Beschlag spart gegenüber einer konventionellen Lösung signifikant an Gewicht.

Als Material kommt gewöhnliches PA12 zu Einsatz. Zu meiner großen Freude stimmt die Toleranzierung fast perfekt und die Federlaschen funktionieren wie gewünscht. Die Oberflächengüte ist recht grob, da ich für dieses erste Muster auf einen Trommelschliff verzichtet habe. In montiertem Zustand wird das ganze folgendermaßen aussehen:





Nr. 2 aus der Serie Customarin ist der Vorstagsspanner. Im unteren Teil des Vorstags eingesetzt, dient er dazu, das Fockfall umzulenken und durchzusetzen. Es besteht aus einer Rolle und einem Käfig, die einteilig gefertigt werden.

Die Belastung auf diesem Bauteil ist erheblich. Das Design wird dieser Tatsache gerecht, indem eine doppelte Redundanz eingeplant ist. Bei Versagen des Käfigs trägt die Rolle weiter. Bricht sie ebenfalls, sichern die doppelten Dyneemaschlaufen immer noch den Mast. Zusätzlich wird ein Draht als Sicherungsstropp angeschlagen.
